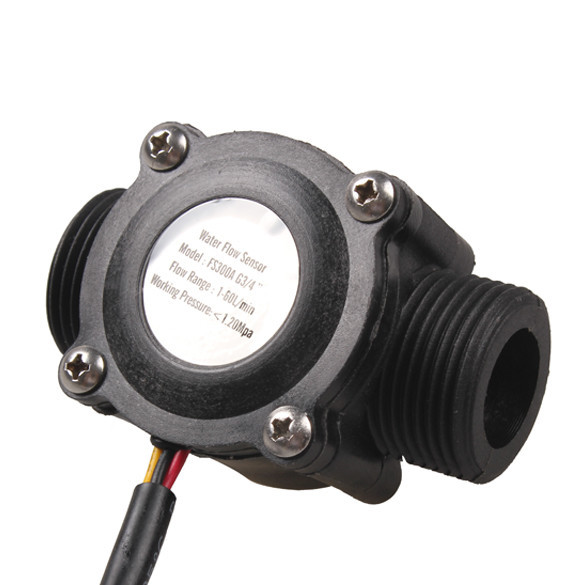

Імпульсний датчик протоки 3/4 "

Імпульсний датчик протоки 3/4 "

Датчик на основі ефекту Холла видає частоту, пропорційну швидкості протоки. Може бути використаний для водонагрівачів, автомата води, пристрою вимірювання витрати.

особливості:

- мала вага
- компактний розмір
- легка установка
- вал з нержавіючої сталі
- підвищена міцність
- не протікають верхні і нижні кільця ущільнювачів

параметри:

• робоча напуга: DC 5-24В
• макс. робочий струм: 15 мА (5В DC)
• споживання: ≤ 15 мА (5 В постійного струму)
• робоча температура: ≤ 80 ℃
• макс. тиск: 1.75 Mpa тиск
• продуктивність: 1-60 л / хв
• підключення: зовнішня різьба 3/4 "
• частота: F = 5,5 * Q (л / хв )
• похибка вимірювання: ± 2%
• розміри: 6,5 х 4 см
• довжина кабелю: ≈15см

Шнур з'єднання єднання:

• червоний: позитивний (+)
• жовтий: вихід сигналу
• чорний: негативний (-)

Запобіжні заходи:

- не вдаряти і не піддавати хімічній дії.
- встановлений вертикально, кут нахилу не повинен перевищувати 5 градусів.
- температура середовища не повинна перевищувати 120 ℃

Примітка:

- коли магнітний матеріал знаходиться з датчиком, що його свідчення можуть спотворюватися
- для того, щоб уникнути наявність частинок сміття, датчик повинен бути встановлений після фільтра
- установка датчика витрати винна унікати сильної вібрації і трясіння навколишнього середовища, так як це впливає на точність вимірювання датчика
