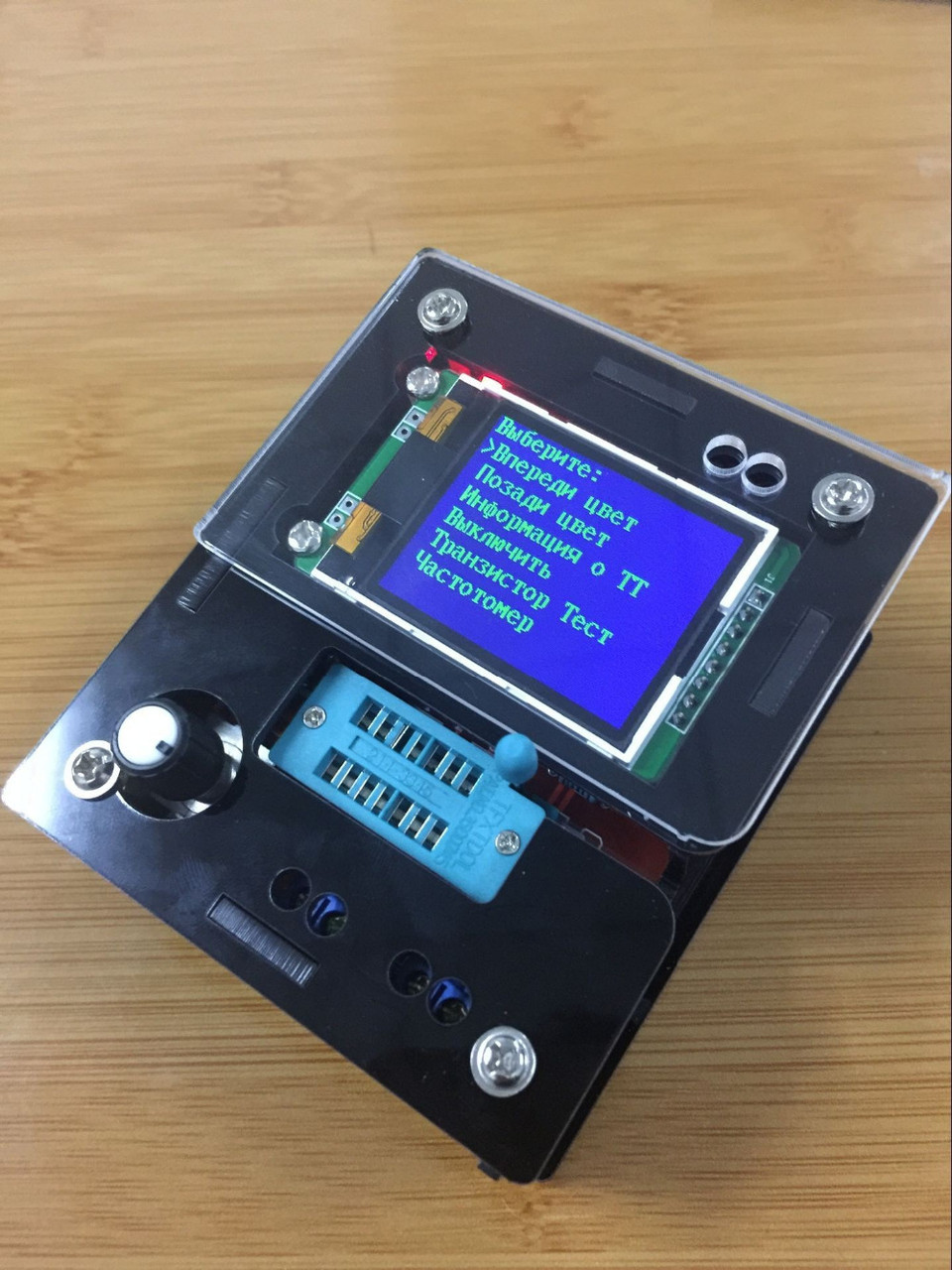

Тестер радіодеталей GM328 в корпусі

Тестер GM328 з захисним корпусом, вимірювач ESR LCR

Багатофункціональний автоматичний прилад стане незамінним помічником радіоаматора. Крім функцій, мультиметр здатний автоматично визначати підключається радиоэлемент, вимірювати його характеристики ;він також здатний генерувати (режим генератора) і вимірювати (режим частотомера) частоту сигналу. Всі дані відображаються на кольоровому РК-дисплеї.

У режимі "Транзистор Тест" можна визначити тип і розташування висновків біполярного або польового транзистора, діода, виміряти провідність біполярного транзистора, а також його коефіцієнт підсилення. При цьому нескладно підібрати пару вихідних транзисторів для підсилювачів з однаковим коефіцієнтом посилення. У діодів прилад вимірює падіння напруги і ємність P-N переходу, з цього можна відразу визначити тип діода.

При перевірці електролітичного конденсатора, його слід спочатку вирішити, в іншому випадку прилад можна вивести з ладу!

Особливості:

- вимірює у біполярного транзистора коефіцієнт посилення і рівень порогового напруги база-емітер, визначає висновку, структуру та відображає на дисплеї
- вимірює у MOSFET порогове напруга і ємність
- у транзисторів визначає наявність захисного діода
- при вимірюванні стабілітрона пробивна напруга не більше 4.5
- при вимірюванні конденсатора більше 2 мкФ одночасно з ємністю вимірює еквівалентний послідовний опір (ESR)
- здатний вимірювати два опору одночасно, а також змінний опір
- є можливість вимірювати smd компоненти
- управління однією кнопкою і регулятором для вибору режиму
- автоматичне вимкнення.

Параметри:

• автоматична ідентифікація компонентів, цокольовка
• меню з вибором функцій
  • діапазони виміру:
  • опір: до 50 МОм (точність 0.1 Ом)
  • ємність: 25 пФ – 100 мт (точність 1 пФ)
  • індуктивність: 0.01 мГн – 20 Гн (точність 1%)
  • частота: 1 Гц – 1 МГц
  • вимірювання напруги (постійного): до 50 В
  • діапазон вологості: 20-90% RH
  • діапазон температури: від 0 до 50С
• дисплей: РК 160 х 128 с підсвічуванням
• струм тестування: близько 6мА
• струм вимикання: 20мА
• харчування: DC 6.8 - 12В

В меню можна вибрати наступні функції:

1. Транзистор тест - перехід у звичайний режим роботи.
2. Частотомір - вимірювання частоти сигналу, підключеного до контактів плати GND і F-IN (до 2МГц, до 5В амплітуда)
3. f-Генератор - генератор імпульсів різної частоти (0-2МГц)
4. 10-bit PWM - виводяться імпульси прямокутної форми з регульованою шпаруватістю.
5. C+ESR - безперервне вимірювання ємності і ESR підключених конденсаторів, буде запущено автоматично якщо даний компонент поставити в контакт 1 і 3.
6. RL - безперервне вимірювання опорів і котушок, буде запущено автоматично якщо даний компонент поставити в контакт 1 і 3.
7. C - безперервне вимірювання ємності конденсаторів, без вимірювання ESR відбувається швидше.
8. C(uf) корекція - мабуть налаштування вимірювання ємності, в %.
9. Режим самотеста - запуск самотестування і калібрування.
10. Вольтметр - вимірювання вхідних напруг (0-50В)
11. FrontColor - задає колір шрифтів на дисплеї.
12. BackColor - задає колір тла на дисплеї.
13. Інформація про ТТ - висновок інформації про тестері, ПО.
13. Вимкнути - примусове вимикання приладу. Прилад має автовідключення, активно воно не у всіх режимах.
