Інструкція програмування цифрового терморегулятора W1209

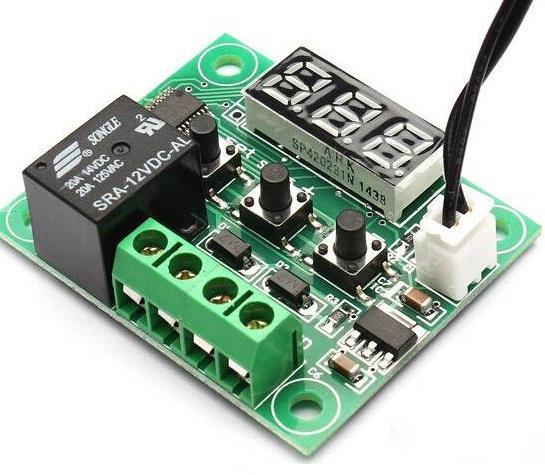

Програмований терморегулятор W1209 призначений для контролю температури в діапазоні від - 50 до + 110 С. Може працювати в парі з нагрівачем або охолоджувачем. Терморегулятор оснащений 3х розрядним LED дисплеєм, світлодіодним індикатором включення реле, трьома кнопками управління, роз'ємом для підключення зовнішнього термодатчика, клемами К0\К1 для підключення навантаження і +12 V/GND для живлення плати терморегулятора.
Підготовка до роботи:
1. Підключіть джерело живлення 12В постійного напруги до контактів +12В (плюс 12В) і GNG (мінус 12В)
2. Підключить навантаження до контактів К0 і К1 (підключається в розрив ланцюга живлення керованого приладу (послідовне з'єднання))
3. Після подачі живлення 12В на контакти +12В і GND, на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури.
Установка і настройка заданої температури:
Для установки температури контролю короткочасно натисніть кнопку "SET", після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку "SET", або ж не натискайте ніякі кнопки протягом 5 секунд.
Програмування:
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Меню терморегулятора:
| Код/ параметр | Описание параметра | Диапазон настройки | По умолчанию |
| Р0 | Режим работы терморегулятора: охлаждение(Cooling) / нагрев (Heating) | C / H | С |
| P1 | Гистерезис, °C | 0,1…15 | 2 |
| P2 | Верхний предел установки поддерживаемой температуры, °C | 110 | 110 |
| P3 | Нижний предел установки поддерживаемой температуры, °C | -50 | -50 |
| P4 | Коррекция температуры, °C | -7 ... +7 | 0 |
| P5 | Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин | 0…10 | 0 |
| P6 | Верхний предел температуры отключения (защита от перегрева), °C | OFF или ON (при ON от 0°C до 110°C) | OFF |
Индикация:
LED дисплей отображает следующие значения:
- «LLL» - датчик не подключен
- «HHH» - температура вне диапазона (меньше -50°C или больше 110°C)
- «---» - превышение пределов заданных в параметре P6
Сброс параметров в заводские установки:
Для скидання в заводські установки (настройки за замовчуванням):
- Відключіть живлення
- Натисніть і утримуйте кнопки «+» та «-»
- Подайте харчування на терморегулятор
На LED дисплеї з'явиться напис «888», після чого відображається поточна температура.
