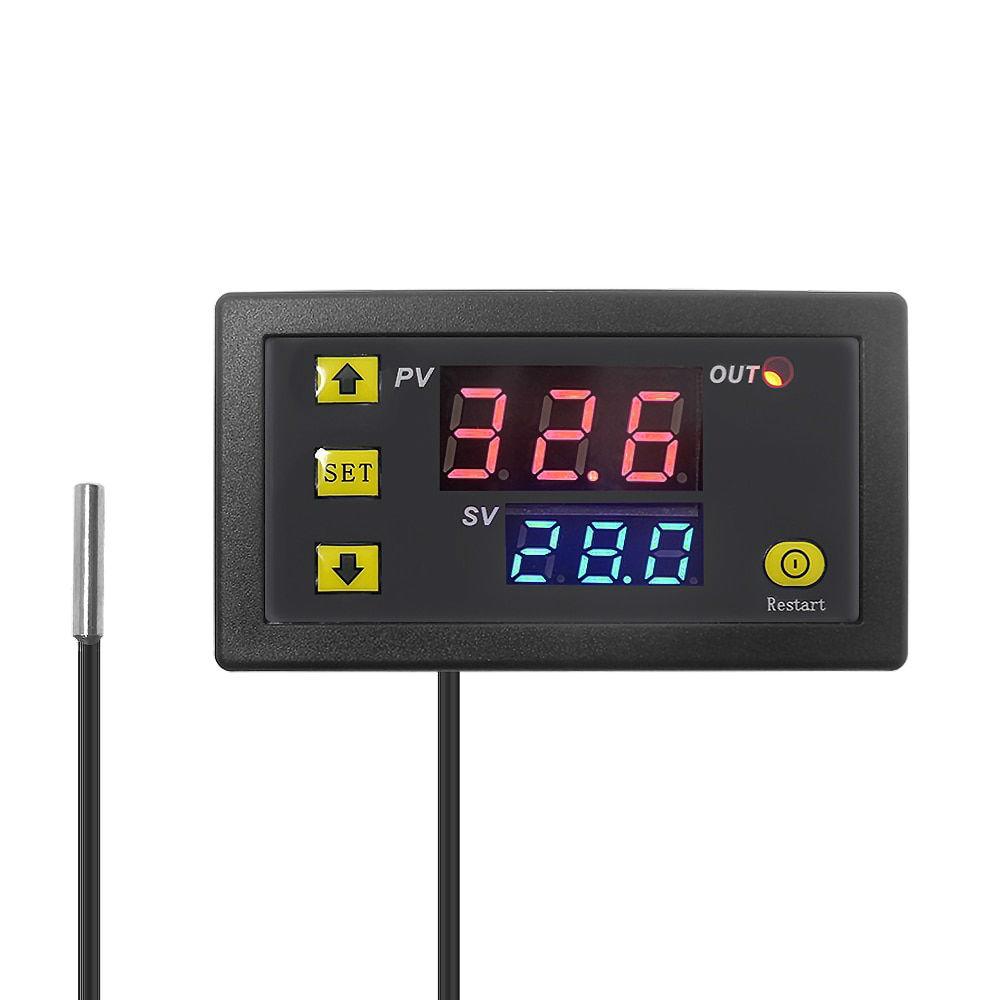

Електронний терморегулятор W3230, 12В, 20A

Терморегулятор W3230, 12В, 20A

Цифровий регулятор температури, що вбудовується, панельного типу, низьковольтний. Призначений для контролю температури і комутації нагрівальних елементів в різних областях застосування. Виходом пристрою є контакти реле, які замикаються або розмикаються в залежності від заданих параметрів. Контакти реле ізольовані від основної схеми і володіють можливістю комутації ланцюгів з напругою до 250В і струмом до 20А.

Параметри:

• модель: W3230
• робоча напруга: DC 12 В
• діапазон контролю температури: -55 до 120°С
• точність вимірювання: ±0.1°C
• точність управління:±0.1°C
• збереження даних: є
• споживаний струм: 20А
• розмір отвору: 74 х 39 мм
• напруга живлення: 12В
• датчик NTC10K
• довжина проводу датчика: 1 м
• довжина кабелю зонда: 1 м
• розміри: 79 х 43 х 26 мм

Індикація:

LED дисплей відображає наступні значення: «LLL» - датчик не підключений, «ННН» - температура поза діапазону (менше -50°С або більше 120°З), «---» перевищення меж зазначених у пункті Р6.

Скидання в заводські установки:

Для скидання в заводські установки (настройки за замовчуванням):
1. відключіть живлення
2. натисніть і утримуйте кнопки «+» і «-»
3. Подайте харчування на терморегулятор
На LED дисплеї з'явиться напис «888», після чого відображається поточна температура.

Програмування:

Для входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (Р0...Р) з таблиці «Меню терморегулятора». Далі, для настройки параметра, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Для збереження налаштувань натисніть і утримуйте кнопку «SET», або ж не натискайте ніякі кнопки протягом 5 секунд.
