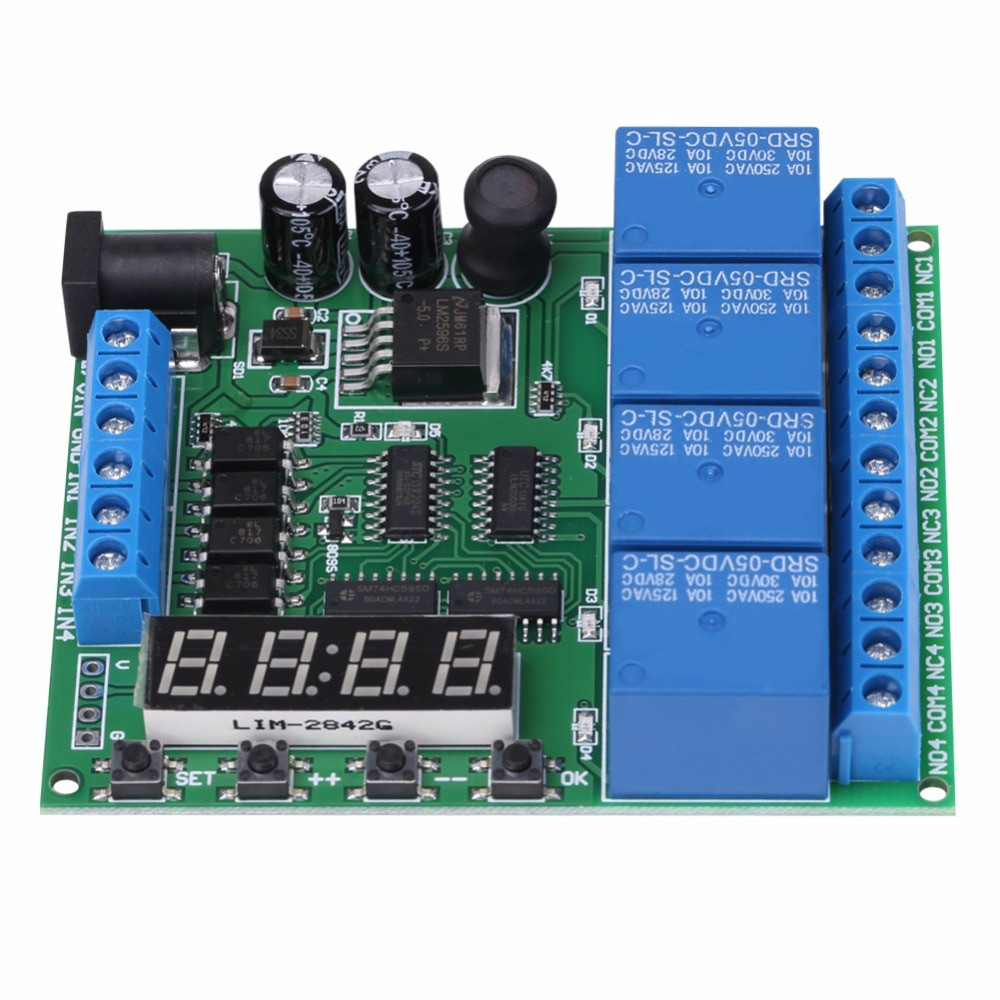

4-канальний модуль реле CE007

4-канальний модуль реле CE007

Подвійний джерело живлення (два джерела живлення не можуть одночасно подаватися): потужність 1 постійний струм 6.5 - 25В; потужність 2 DC 5В. 4 ретрансляції каналу, кожен канал незалежно запускає незалежну затримку, не заважаючи один одному. 6 видів функціональних модулів, кожен функціональний модуль має три подрежима (без циклу, 2-99 циклів, завжди цикл).

Параметри:

• робочий струм: DC 12 В
• діапазон часу: 0.1 ~ 999.9 сек, 1 ~ 9999 сек, 1 ~ 9999 хвилин
• робоча напруга: DC 6.5 - 25(джерело живлення 1), DC 5 В(джерело живлення 2)
• струм в режимі очікування: 16 мА (всі реле закриті), 50 мА (1 реле відкрито ), 82 мА (2 реле відкрито), 115 мА (3 реле відкрито), 150 мА ( 4 реле відкрито)
• розміри: 80 х 66 х 18 мм
• вага: 75 г

Області застосування:

1. Ланцюг керування постійного струму 6-25 В, схема підключення наведена нижче. «НАВАНТАЖЕННЯ» може представляти собою світлодіодні ліхтарі, вентилятори, двигуни та інше обладнання постійного струму 6-25 Ст.

2. Ланцюг управління DC 5 схема підключення нижче. «НАВАНТАЖЕННЯ» може представляти собою світлодіодні ліхтарі, вентилятори, іграшкову машинку та інше обладнання DC 5 Ст.

3. Схема управління DC 1-100 або AC 85-265 В, «НАВАНТАЖЕННЯ» може представляти собою світлодіодні ліхтарі, вентилятори, двигуни та інше обладнання постійного струму.

Інтерфейс «вибір каналу»:

Інтерфейс «налаштування»:

Таймер T1 T2 мінімальний час-це секунда, тому діапазон часу T1 T2 складає 99 годин 59 хвилин 59 секунд.

Кількість циклів (Nx)-це кількість циклів для виконання дії, срабатывающего один раз (Nx = 00 означає завжди цикл, Nx = 01 означає відсутність циклу). таким чином, ви можете встановити кількість циклів: 1-99 раз чи завжди цикл.

Noun рішення:

Позиція №: датчики реле

COM: реле загального контакту

NC: Реле нормально закритий контакт

Реле відкриття: COM підключення №.

Реле Закрито: COM NO Display.

Функція режим:

Наступні режими функції можна встановити для роботи в режимі циклу. Ви можете встановити кількість циклів (Nx 1 ~ 99 разів, 00 завжди цикл, за замовчуванням 01 не цикл).

F0: після включення, реле закривається. Вхідний сигнал пуску (IN1/2/3/4), релейний відкритий. Затримка часу T1 близька.

F1: після включення реле відкривається. Вхід тригера, реле закрито. Час затримки T1 відкривається.

F2: після включення, реле закривається. Тригер вхід, час затримки T1 і реле відкрити. T2 реле затримки часу закрити.

F3: після включення реле відкривається. Тригер, час затримки T1 і реле закриваються. T2 реле затримки часу відкрити.

F4: після включення, реле закривається. Після затримки T1 і реле відкрити. T2 реле затримки часу закрити.

F5: після включення, реле відкривається. Після затримки часу T1 і реле закриваються. T2 реле затримки часу відкрити.
