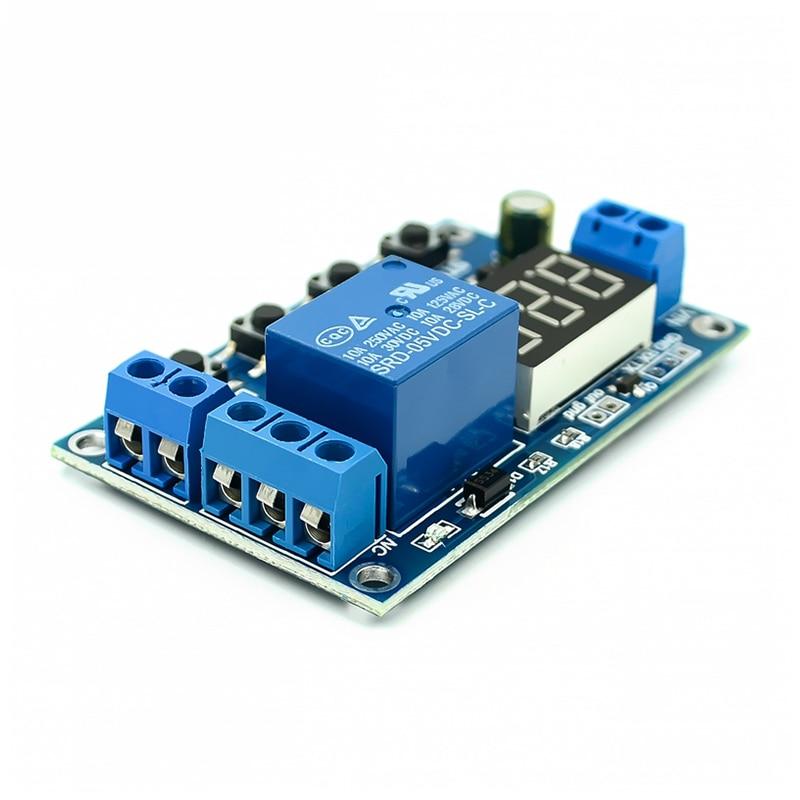

Модуль керування зарядом-розрядом акумулятора XY-DJ

Плату можна використовувати як захист від низької та високої напруги, як зарядний і розрядний пристрій.

Основні характеристики модуля:

  1. Інтелектуальне керування заряджанням і розряджанням акумулятора;
  2. Ви можете встановити час заряджання та розряджання;
  3. З функцією послідовного зв'язку, моніторинг робочого стану реле в режимі реального часу через послідовний порт;
  4. Додатковий вихідний сигнал, коли реле відповідає умовам, ви можете керувати іншим обладнанням.
  5. Ключова функція аварійної зупинки (кнопка зупинки).

Параметры:

  • модель: XY-DJ
  • живлення: DC 6-40 В
  • вимірювана напруга: DC 6-60 В
  • струм заряджання: до 10 А
  • точність керування: 0.1 В
  • точність відтворення: 0.1 В
  • розміри: 64 х 40 х 18 мм

Режими роботи

Верхня межа напруги: UL1, нижня межа напруги nL1, верхня межа напруги більша за нижню межу напруги (UL1> nL1)

U-1: вимірювання заряджання: коли виміряна напруга нижче нижньої граничної напруги, реле тягне вище; за верхньої граничної напруги реле вимикається.

U-2: контроль часу вимірювання заряду: встановіть час заряджання (OP); коли виміряна напруга нижче нижньої гральної напруги, реле тягне, а потім починає зворотний відлік часу роботи, кінець таймера, реле вимкнене; коли виміряна напруга вища верхньої межі.Предрібна напруга, реле вимкнене.

U-3: виявлення розряду: коли виміряна напруга нижче нижньої граничної напруги, реле вимкнене, вище верхнього граничного напруження реле тягне;

U-4: контроль часу виявлення розряду: встановіть час розряджання (OP); коли виміряна напруга перевищує верхню граничну напругу, реле тягне, а потім починає зворотний відлік часу роботи, кінець таймера, реле вимкнене; коли виміряне напруга нижче нижньої граничної напруги Реле вимкнена;

U-5: напруга в діапазоні, реле тягне: коли виміряна напруга між верхнім і нижнім межами, реле тягне, інші обставини відкриваються;

U-6: напруга поза інтервалом, напруга реле: виміряна напруга нижче нижньої граничної напруги або вища за верхню граничну напругу, напруга реле, в іншому разі реле вимкнене.

Інструкція щодо налаштування

1. Спочатку відповідно до їхніх потреб, визначити вимоги робочої моделі;

2. Відповідно до режиму роботи реле, загалом інтерфейс (коли модуль увімкнений, він блиматиме поточним режимом роботи, режимом U-1 за замовчуванням, а потім увійдіть в основний інтерфейс) натисніть кнопку SET упродовж 2 секунд, а потім відпустіть, введіть вибіртерфейс режиму, кнопка вгору, вниз для вибору встановлюваного режиму (U-1 ~ U-6);

3. Після вибору режиму уяви, що ми вибрали режим U-1, і натисніть кнопку SET, щоб встановити відповідний параметр. Установлюваний параметр блиматиме (верхня межа напруги UL1, нижня межа напруги nL1, час провідності OP), натисніть клавішу вгору, вниз для збільшення або зменшення, ви завжди можете натиснути клавішу для швидкого збільшення або зменшення, натисніть кнопку SET, щоб встановити поточний режим наступного параметра,Процес, описаний вище;

4. Встановіть параметри, а потім натисніть кнопку SET упродовж 2 секунд, щоб відпустити, поточний режим налаштування блиматиме, а потім поверніться до основного інтерфейсу, встановіть параметри успіху!

5. У головному інтерфейсі натисніть клавішу DOWN для перемикання напруги та часу.

Інтерфейс вибору режиму: натисніть кнопку SET упродовж тривалого часу, щоб увійти в інтерфейс вибору режиму, встановіть готовий, тривалий час натискайте кнопку SET, а потім відпустіть інтерфейс вибору режиму виходу, поверніться до основного інтерфейсу.

Характеристики
Основні атрибути
Висота54 мм
Довжина81 мм
СтанНовий
ТипМодуль
Ширина18 мм
Основні
Маса0.061 грамм
Точність шкали1 %
Користувальницькі характеристики
Наявністьв наявності
Технічний стансправне
