Універсальний регулятор швидкості обертання крокового двигуна

Універсальний регулятор швидкості обертання крокового двигуна

Це модуль керування призначений для односних крокових двигунів. Модуль має безліч вбудованих режимів роботи, і користувач може швидко вибрати відповідний режим обертання. Ви можете зберегти та встановити відстань/швидкість/затримку/час циклу після вимкнення живлення. Він може працювати незалежно як модуль або може використовуватися в поєднанні з іншими системами.

Параметры:

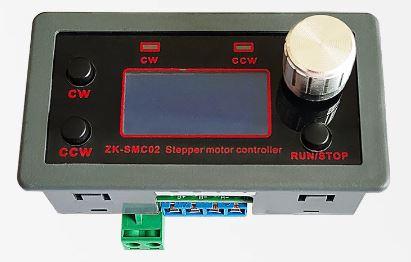

• Модель: ZK-SMC02 кроковий контролер двигуна + Драйвер
• Двигун: кроковий двигун
• Кількість осей керування: одна ось
• Сигнал двигуна: загальний катод
• Діапазон електроживлення: 5-30 В постійного струму
• Струм навантаження: 4A
• Керування прискоренням і уповільненням: Да
• Захист зворотного під'єднання на вході: Да
• Дистанційне керування: послідовний порт TTL
• Основні функції системи: автоматичний, ручний, настроювання, контроль послідовного порту
• Діапазон швидкості: 0,1 ~ 999 обертів/хвилини
• Кількість імпульсів уперед: 1-9999 імпульсів
• Кількість імпульсів зворотного ходу: 1-9999 імпульсів
• Кількість робочих циклів: 1-9999 раз
• Час затримки вперед: 0,0-999,9 секунд
• Час затримки назад: 0,0-999,9 секунд
• Діапазон адрес: 1-128
• Середовище використання: -5 ℃-60 ℃ (без конденсации)

Настроювання:

Встановлення приладу

F-01    Режим роботи
F-02    Число імпульсів уперед, шт.
F-03    Швидкість уперед, об/хв.
F-04    Число імпульсів назад, шт.
F-05    Швидкість назад, об/хв.
F-06    Кількість циклів, шт.
F-07    Затримка перед обертанням уперед, з
F-08    Затримка перед обертанням уперед, з
F-09    Число імпульсів на оберт,/10 шт.
F-10    Показування у другому рядку — швидкість або номер циклу
F-11    Гальмування по стопу плавне або різке
F-12    Пришвидшення й гальмування
F-13    Адрес

Режими роботи

P01-1    Ручний режим (повернення по крутилку)
P01-2    Обертання за утриманням клавіші напрямку
P01-3    Постійно, після натискання на клавішу напрямку
P01-4    На встановлене число імпульсів і циклів і затримкою
P01-5    На встановлене число імпульсів і циклів із подальшим поверненням назад
P01-6    На встановлене число імпульсів із поверненням назад, задане число циклів
P01-7    Обертання, поки натиснута клавіша з подальшою затримкою і поверненням назад
P01-8    Обертання на час затримки, встановлений в іншому напрямку, затримкою в прямому та з повторенням кількості циклів.
P01-9    Після ввімкнення пристрою автоматичний запуск циклів уперед-назад на задане число імпульсів із затримками
