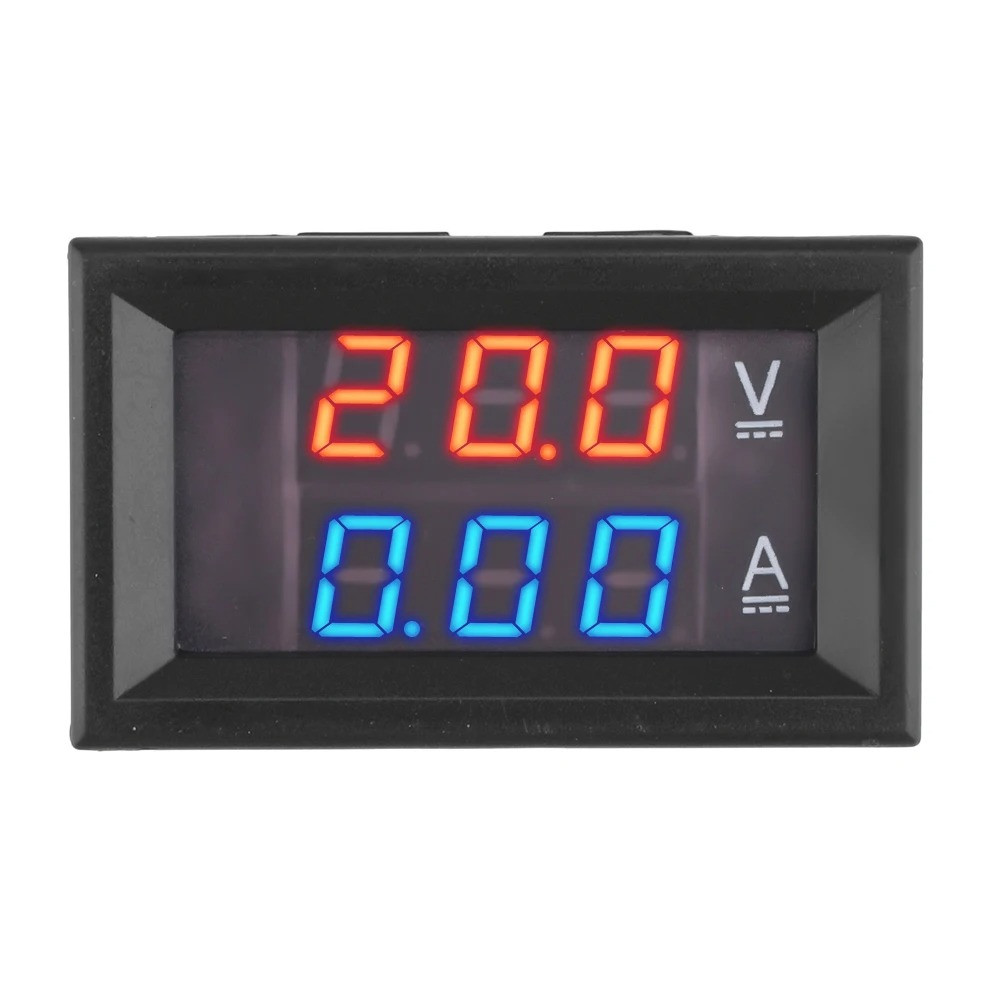

Цифровий амперметр-вольтметр 100 В 50 А з внутрішнім шунтом

Цифровий вольтметр-амперметр із внутрішнім шунтом

Вольтметр-амперметр вимірює напругу в ланцюгах постійного струму в діапазонах 5-30 В і силу струму 0 — 50 А. Використовують для синхронного визначення значень напруги та сили струму.

Особливості:

1. Компактний розмір, можливість одночасного зображення напруги та сили струму на одному екрані.
2. Обладнаний шунтом, не вимагає під'єднання зовнішнього трансформатора струму для спрощення тестування.
3. Робочий струм дуже малий, лише приблизно 15 мА, що гарантує безпечне та надійне використання.
4. Завдяки клемам для під'єднання до мережі з високим струмом контактна поверхня блока живлення велика, а з'єднувальні дроти міцні та надійні.
5. Подвійний тризначний світлодіодний цифровий дисплей, зручний для спостереження й чіткого зчитування інформації з першого погляду.

Порядок під'єднання:

1. Під час під'єднання правильно звертайтеся з від'єднаними дротами та не торкайтеся інших місць;
2. Під'єднайте дріт клеми GND до негативного полюса джерела живлення відповідно до напрямку струму, а провід клеми OUT — до негативного полюса навантаження, яка послідовно під'єднана до негативного полюса тестованої системи;
3. Під'єднайте вихідний дріт до позитивного полюса вимірюваної системи; (напруга між лінією GND і виведенням становить менш ніж 30 В, рекомендується під'єднувати приблизно 12 В);

Параметры:

• роздільна здатність: 0.01В, 0.01А
• струм споживання: < 15мА
• частота оновлення: 2 Гц
• точність вимірювання: 1%
• вимірюваний струм: DC 0 - 50A
• напруга живлення: DC 4,5 ~ 30В
• вимірювана напруга: DC 0 ~ 30 В
• дисплей: 7.1 мм, світлодіодний цифровий
• колір дисплея: червоний — вольтметр; синій — амперметр
• Розмір приладу: 48 * 29 * 31 мм
• Рекомендований розмір отвору: 46 *27 мм
