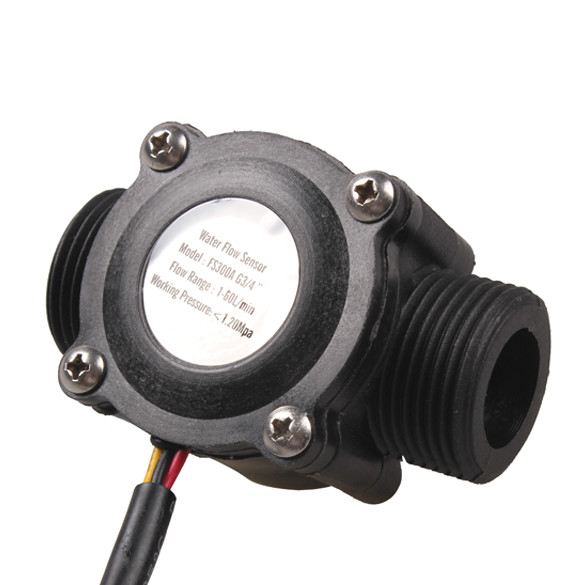

Імпульсний датчик протоку 3/4", пластик

Імпульсний датчик протоку 3/4", пластик

Датчик на основі ефекту Холла видає частоту, пропорційну швидкості протоку. Може бути використаний для водонагрівачів, автоматів води, пристрою вимірювання витрати.

Особливості:

- мала вага
- компактний  розмір
- легке встановлення
- вал із неіржавкої сталі
- підвищена міцність
- не протікальні верхні та нижні ущільнювальні кільця

Параметры:

• робоча напруга: DC 5-24В
• макс. робочий струм: 15 мА (5В DC)
• споживання: ≤ 15 мА (5 В постійного струму)
• робоча температура: ≤ 80 ℃
• макс.тискусування: 1.75Mpa тиск
• продуктивність: 1-60 л/хв
• під'єднання: зовнішня різь 3/4"
• частота: F = 5,5 * Q (л/хв )
• похибка вимірювання: ± 2%
• розміри: 6,5 х 4 см
• довжина кабелю: ≈15см

Шнур з'єднання:

• червоний: позитивний (+)
• жовтий: вихід сигналу
• чорний: негативний (-)

Заходи безпеки:

- не ударяти та не піддавати хімічному впливу.
— встановлений вертикально, кут нахилу не має перевищувати 5 градусів.
- температура середовища не має перевищувати 120 °C

Примітка:

- коли магнітний матеріал є з датчиком, його показання можуть спотворюватися
- для того, щоб уникнути наявності частинок сміття, датчик має бути встановлений після фільтра
- встановлення датчика витрати має уникати сильної вібрації та трясіння довкілля, оскільки це впливає на точність вимірювання датчика
