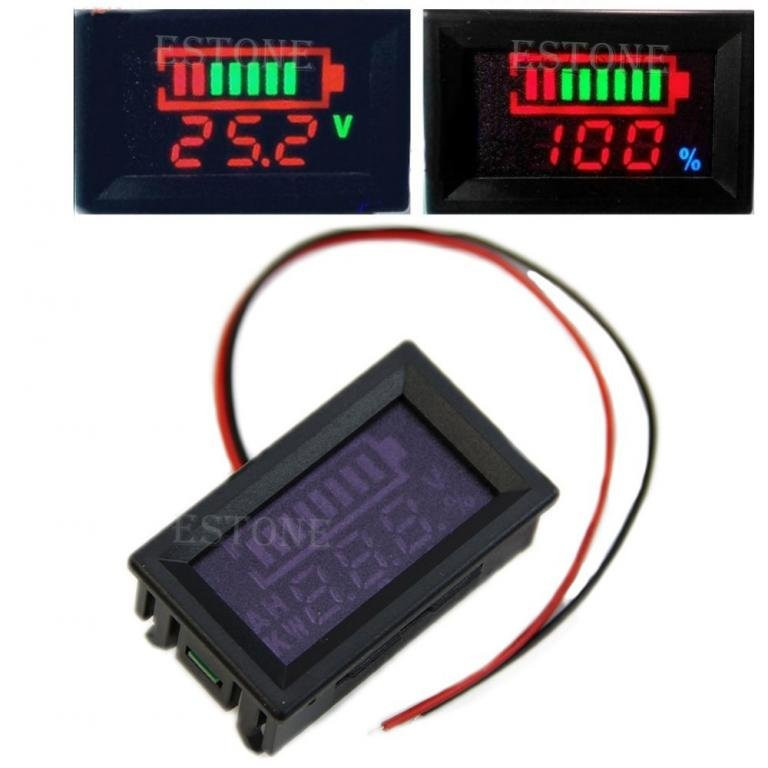

Індикатор рівня заряду акумулятора універсальний, до 100 В

Індикатор ємності акумулятора — вольтметр

Універсальний вимірювач, призначений для літієвих і олив'яно-кислотних акумуляторів. По Стандартне настроювання встановлено для 12 В олив'яно-кислотної батареї!

Графічне відтворення й індикація напруги та ємності акумуляторної батареї.Режим зображення: акумулятор + напруга, акумулятор + відсоток.

Характеристики:

• робочий струм: 5-15 мА (з підсвіткою)
• робоча (подрібна) напруга: 6 - 100 В
• робочий діапазон температур/ вологості: -20+70 / 10-80%
• точність: 1%
• розміри:
  • зовнішні: 48 х 29 х 18 мм
  • врізного отвору: 45,5 х 26,5 мм

Під'єднання:

- чорний дріт: "-";
- червоний дріт: "+".

Програмування:

Здійснюється кнопкою, яка розташована ззаду приладу. Під час її натискання та утримування приблизно 3 секунди можна увійти в параметри (на екрані буде зображатися 1-U). Після повторного короткочасного натискання на цю кнопку на дисплеї висвітлитися 2-В , далі 3-С и 4-D  відповідно.

Режим 1-U:  дає змогу скоригувати вимірювану напругу. Для цього в режимі 1-U натискаємо та утримуємо кнопку доти, поки напруга на екрані не додаватиметься (зменшуватиметься) з кроком 0,1 В. Якщо напругу потрібно збільшити, а вона почала зменшуватися, то необхідно відпустити кнопку, а потім повторно її натиснути та утримувати до тих пор, поки напруга не відповідатиме правильному (подрібненому мультиметром-вольтметром).

Після відпускання кнопки через кілька секунд дисплей заморгує — це буде свідчить про те, що йде збереження змінених параметрів і вихід у стаціонарний режим вимірювання.

Режим 2-В:   дає змогу встановити тип батареї, до якої буде під'єднаний прилад:

• 12 В - олив'яно-кислотна батарея;
• 3.7 В - літієва батарея;
• 3.2 В - літій-залізо-фосфатна батарея;
• 1.2 В - NiMh батарея.

Встановлюється аналогічно до режиму 1-U.

Режим 3-С:  встановлюється кількість батарей:

1. для 12 В - 1-8 шт;
2. для 3.7 В - 2-28 шт;
3. для 3.2 В - 3-32 шт;
4. для 1.2 В - 10-70 шт ;

Режим 4-D:   настроюється інформація, що відбивається на дисплеї (лінійка з рівнем заряду зображається завжди!)

Можливі 3 варіанти:

• V - тільки напруга на батареї;
• % - тільки рівень заряду батареї;
• V и % - напруга на батареї та рівень заряду (по черзі по кілька секунд).
