Контролер заряду - розряду акумуляторів 4-х Li-Ion, 10А, 18650, BMS 4S

Контроллер заряда - разряда аккумуляторов 4-х Li-Ion

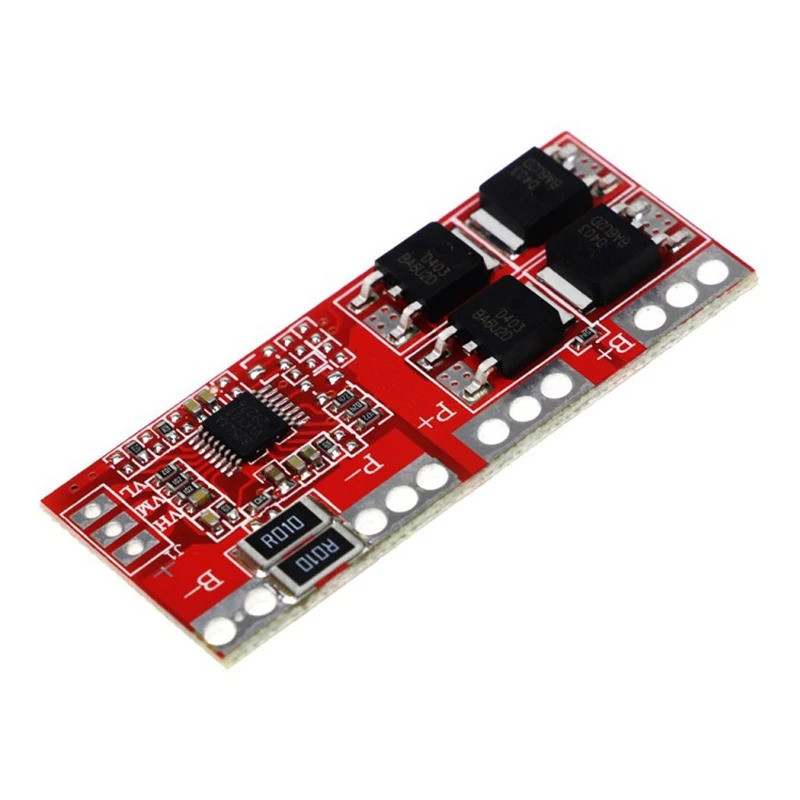

Плата предназначена для интеллектуального заряда и разряда четырех литиевых аккумуляторов и аккумуляторов типа 18650.

Параметры:

• модель: 4 последовательных 14.8В
• номинальный ток: 15A (при естественном охлаждении 10А)
• максимальный мгновенный ток: 30А
• рабочая температура: -30 до +85°С
• нагрузка мощности: < 12 - 16 В 90 Вт
• защита короткого замыкания на выходе: есть
• напряжение при зарядке на элементе: 4.20 В ±0.025 В
• напряжение при  разрядке на элементе: 2.50 В ±0.1 В
• размеры: 18 х 53 х 3мм

Обратите внимание:

1. Спочатку припаюється B-, потім B1+ і В2+, наступний B3+, і, нарешті припаюється B+
2. Вихідні клеми P, P+, паяються у випадковій послідовності
3. При пайку час контакту між паяльником і платою не повинно бути занадто довгим, кращим варіантом є 1.5 сек
