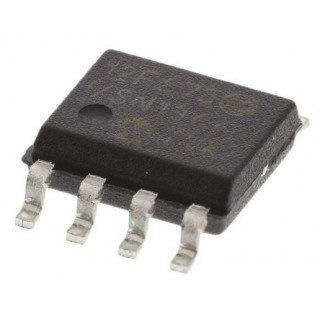

Мікроконтролер PIC12F675

Мікроконтролер PIC12F675

Мікроконтролер - мікросхема, призначена для керування електронними пристроями. Типовий мікроконтролер поєднує в собі функції процесора і периферійних пристроїв, може містити ОЗУ і ПЗУ. По суті, це однокристальний комп'ютер, здатний виконувати прості завдання.

Особливості:

- скидання при включенні живлення (POR)
- мультиплицируемый висновок - MCLR
- таймер вкл живлення (PWRT) і таймер запуску генератора (OST)
- скидання по зниженню напруги живлення (BOR)
- сторожовий таймер (WDT) з власним вбудованим RC-генератором для підвищення надійності роботи
- налагодження на платі через послідовний порт ICD (з використанням 2-х висновків)
- програмування на платі через послідовний порт (ICSPT) (з використанням 2-х висновків)
- переривання по зміні сигналу на вході
- програмований захист коду
- режим економії енергії (SLEEP)
- вибір джерела тактового сигналу:

• RC - зовнішній RC генератор
• INTOSC - внутрішній генератор 4 МГц
• EC - зовнішній тактовий сигнал
• XT - стандартний резонатор
• HS - високочастотний резонатор
• LP - низькочастотний резонатор

Параметри:

• MIPS: 5
• тип пам'яті: Flash
• програмна пам'ять: 1024 байт
• пам'ять даних EEPROM): 128 байт
• пам'ять ОЗП (SRAM) (RAM): 64 байт
• тактова частота: 20 МГц
• кількість ліній вводу-виводу (I/O): 6
• кількість і види таймерів: 1 x 8-bit, 1 x 16-bit
• хв напруга живлення: 2
• макс напруга живлення: 5.5
• хв робоча температура: -40°C
• макс робоча температура: 125°C
