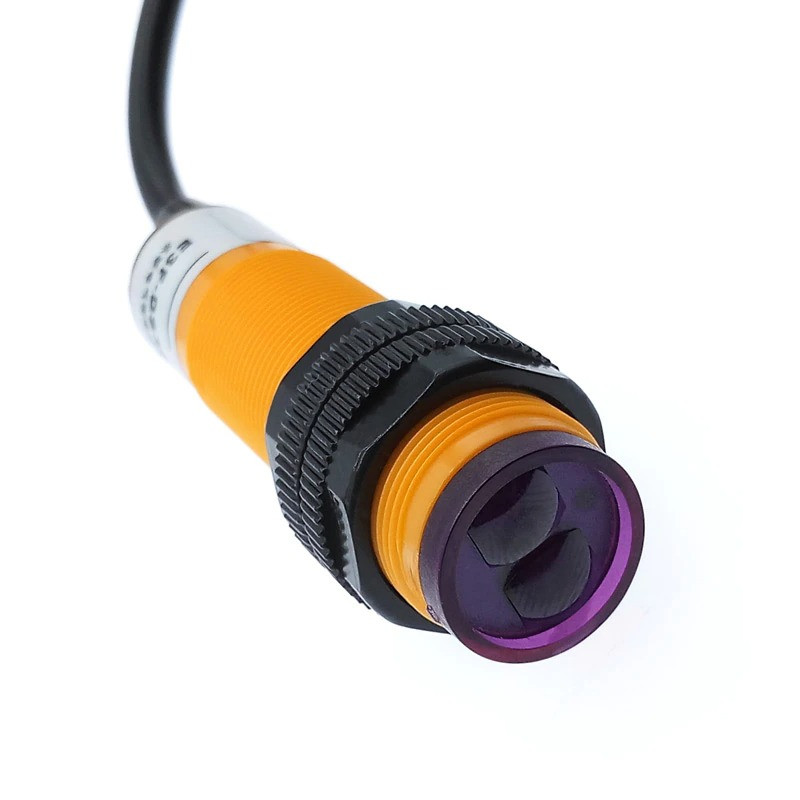

Інфрачервоний датчик відстані E3F-DS30P2

Інфрачервоний датчик відстані

Датчик містить у собі передавач і приймач в інфрачервоному діапазоні. Відстань виявлення можна регулювати відповідно до вимог. Може бути широко використаний у униканні перешкод робота, збіркової лінії та багатьох інших автоматизованих продуктів.

На відміну від ультразвукового датчика відстані не показує відстань до перешкоди, а просто показує, чи є перешкода в зоні видимості. У разі спрацьовування датчика вихідна напруга стає рівною 0. Для настроювання дистанції — крутити гвинт проти годинникової стрілки для зменшення зони видимості, за годинниковою — для збільшення

Сфера застосування:

• Виробнича лінія автоматичного лічкового обладнання
• Багатофункціональне нагадування
• Робот-лабіринт
• Система автоматизації для кухні
• Система захисту від крадіжки

Параметры:

• модель: E3F-DS30P2
• Тип виходу: PNP-NC
• живлення: 6-30 В
• струм навантаження: 300 мА
• дистанція: 10-30 см (настроюється)
• тип відбиття: дифузійна
• контакти: чорний — сигнал; коричневий — +5 В; синій — загальний
• довжина кабелю: 1 м
• розміри:  M18x67,5.

Установка :

• коричневий +
• синій —
• чорний-сигнальний
